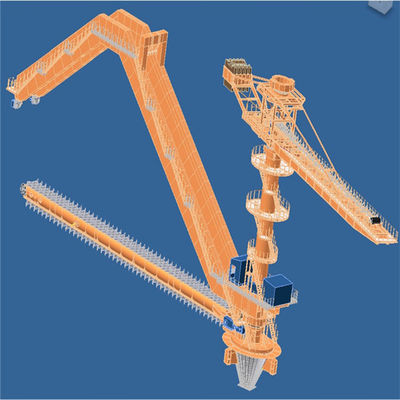

Введение круговых штабелеукладчика и reclaimer

一, сводка

Круговые штабелеукладчик и reclaimer шабера портала главным образом использованы в строительных материалах, угле, металлургии, электричестве, порте и других индустриях, и главным образом использованы для того чтобы штабелировать известняк или уголь и другие кусковые материалы. Консольное штабелеукладчика оборудовано с ленточным транспортером, который проходит через крышу решетки стальной структуры кругового скотного двора от ленточного транспортера на козл, и материалами входного сигнала для того чтобы завершить штабелировать кольца конический через ленточный транспортер на консольном штабелеукладчика; Reclaimer выполняет исправляя работу через 3 процесса linkinge: путешествующ система, luffing система и система шабера. Reclaimer шабера выскабливает материалы в конический хоппер под центральным столбцом вдоль наклона кучи, и выводит наружу материалы через вибрируя фидер и подземный ленточный транспортер.

二, главные компоненты кругового штабелеукладчика и reclaimer

1. Штабелировать стальную структуру, консольный ленточный транспортер

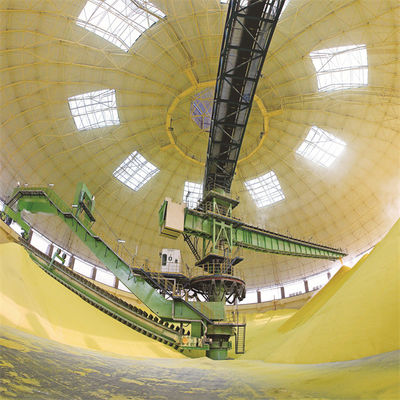

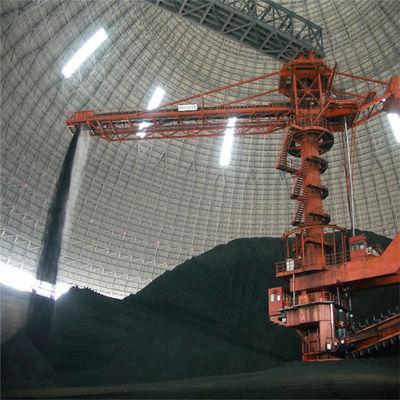

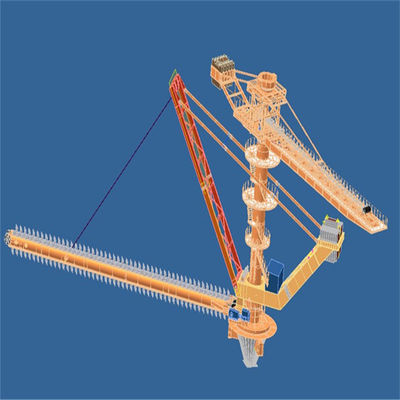

Консольный штабелеукладчик принимает центральный столбец как центр, один конец ленточный транспортер с консольной стальной структурой, и другой конец коробка противовесу. Средняя штабелируя часть slewing соединена с центральным столбцом путем slewing подшипник, и штабелеукладчик может вращать путем цеплять шестерню на slewing водителе с шестерней на центральном столбце. Материалы входя в круговой скотный двор разгружены на голову консольного ленточного транспортера и сразу штабелированы к скотному двору. Штабелеукладчик вращает на некотором угле для наклона штабелируя до тех пор пока он не штабелирован в кольцевую кучу.

2 главных структурных типа консольного штабелеукладчика, консольного фиксированного типа и консольного luffing типа.

Сравнение 2 типов штабелеукладчика:

(1) преимущества фиксированного штабелеукладчика простая структура и низкая цена. Недостаток что когда не штабелирована нижняя часть штабелеукладчика или материальная куча низка, разница огромна, и пыль в скотном дворе более серьезна (даже с системой брызг).

(2) luffing штабелеукладчик используя гидравлический цилиндр для того чтобы поднять или понизить консольное. Свое преимущество консольно может поднять вверх и вниз согласно штабелируя высоте для уменьшения материального падения и для избежания летания пыли. Также, оно может уменьшить высоту центрального столбца и уменьшить цену. Недостаток что структура более сложна.

столбец 2.King и slewing механизм круговых штабелеукладчика и reclaimer

(1) столбец короля reclaimer штабелеукладчика расположен в центре кругового скотного двора. Важный компонент reclaimer штабелеукладчика. Оно не только носит нагрузку главных компонентов и козл входного сигнала, но также центр установки компонентов. Поэтому, свои производство и требования к инсталляционного процесса очень высоки. Он сделан собранной стальной пластины свернутой в цилиндрическую форму и сваренной и. Общего назначения модель обеспечена со штабелируя стальной структурой, завальцовкой нося для штабелируя роторной части и сопротивлением кабеля соединяя различные части оборудования
(2) верхняя часть столбца короля штабелируя роторная часть, верхняя часть чего соединяет с козл ленточного транспортера входя в круговой скотный двор через роторный подшипник и служит как пункт поддержки для нагрузки козл, и нижняя часть соединена со средним столбцом через роторный подшипник.
(3) для того чтобы позволить прибор slewing нося принести большую вертикальную силу, приняты горизонтальная сила и момент переворачивать, тип нося поддержки slewing. Роторный подшипник защищен противопыльным кожухом. Своя структура может приспособиться к жесткой рабочей Среде и имеет функции предохранения пыли, предохранения погружения воды, дозаправлять, чистки и обслуживания.

штабелеукладчик 3.Gantry

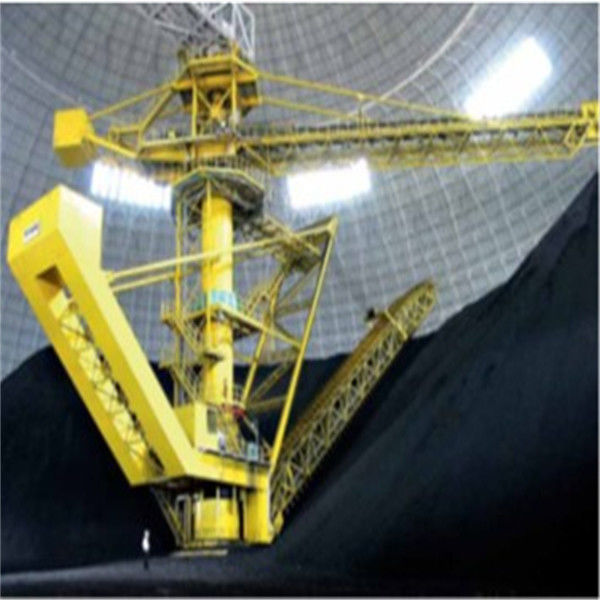

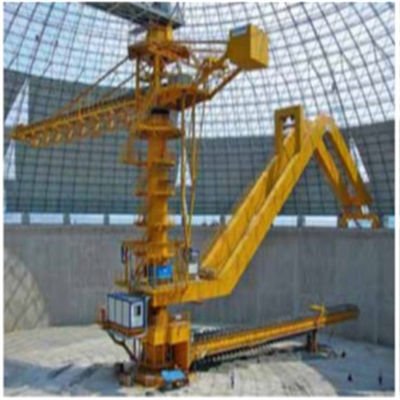

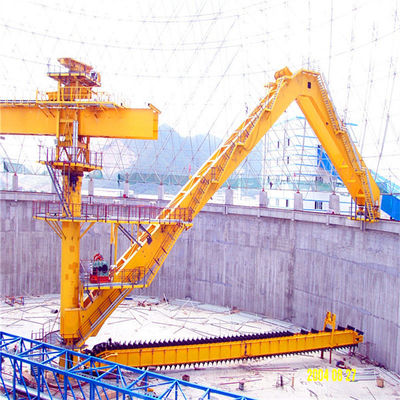

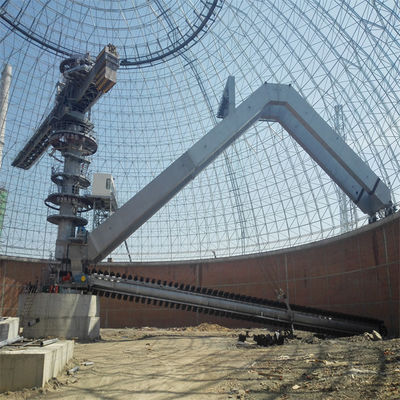

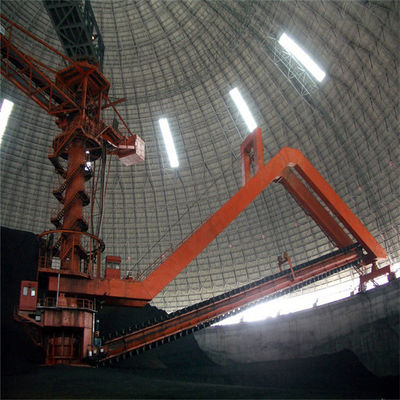

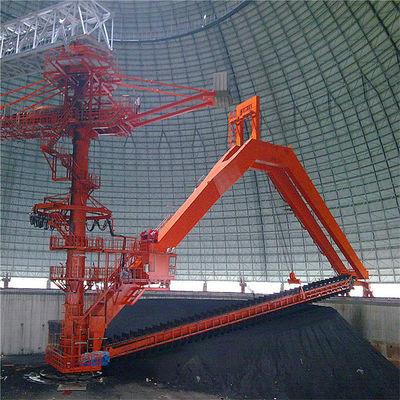

Reclaimer шабера портала главным образом составлен портала, путешествующ механизм, исправляющ luffing reclaimer механизма и шабера. Портал главный компонент поддержки вращения, luffing и нагрузки reclaimer шабера. Reclaimer шабера установил под портал. Luffing механизм принимает механический тип ворота, и один конец портала соединен с центральным столбцом подшипником ролика, другой конец поддержан на круговом следе на верхней части подпорной стенки скотного двора, и вращение reclaimer управляется колесом путешествовать на круговом следе. Reclaimer портала имеет крепкую структуру, и больший часть из веса портала принесена подпорной стенкой, которая значительно улучшает государство стресса центрального столбца и делает деятельность более надежным.
Механизм путешествовать составлен группы приводного колеса, путешествующ электрические обнаружение и система управления и система смазки. Принимая во внимание требования двухстороннего движения портала качания под самыми неблагоприятными условиями, 2 колеса путешествовать использованы как приводные колеса. Набор колеса механически управляется переменной регулировкой скорости частоты. Регулировка скорости Stepless работая скорости движения и не работая скорости движения (обеспечить нормальный и безопасную работу кругового reclaimer штабелеукладчика, установите медленные и быстрые скорости соответственно согласно приобъектным условиям деятельности, т.е. работая скорости движения и не работая скорости движения). Для обеспечения что стресс портала разумен и давление колеса каждой группы колеса под порталом это же, портал прикреплен на петлях с 2 группами колеса, и каждый пункт шарнира принимает через тип вала. К тому же, совместный подшипник использован на связи между портал и идя структура для обеспечения что портал может автоматически приспособиться к изменению следа. Смазка каждого поддерживая вала подшипника и шарнира механизма путешествовать принимает смазку централизованную тавотом.

механизм luffing 4.Reclaimer:
Luffing механизм составлен задающего усилителя, собрания барабанчика, двойной веревочки стального провода и сооружая электрических обнаружения и системы управления. Luffing деятельность reclaimer шабера выполнена через сооружая механизм, для того чтобы достигнуть цели наслоенный исправлять.
Luffing механизм используя двойную замотку веревочки стального провода одиночную, и механизм баланса приняты на пересечении 2 веревочек стального провода для обеспечения что сбалансирован стресс левых и правых веревочек стального провода и работа более безопасна.
Задающий усилитель luffing механизма механически управляется преобразованием частоты и регулировкой скорости точно для того чтобы контролировать изменение амплитуды, для того чтобы контролировать изменение исправляя количества. Для обеспечения безопасности и точного и надежного располагать сооружая механизма, задающий усилитель принимает двойную систему торможения

reclaimer 5.Scraper

(1) reclaimer шабера принимает цепное колесо для того чтобы управлять цепью ролика, и после этого приводы с цепной передачей ролика шабер для того чтобы исправить. Этот метод имеет большую тракцию, небольшое линейное сопротивление и стойкость. Исправляя исправлять и транспорт метода интегрируя.
(2) шабер зафиксирован на двойном цепном механизме, и цепное колесо управляется мотором на заде для кругового движения. Шабер выскабливает материалы на нижней части штабелеукладчика в конический хоппер на нижней части столбца короля.
(3) шабер принимает структуру сложенной плиты с передним наклонением на обе стороны, которое сварено стальной пластиной и имеет достаточные прочность и жесткость. Там выскабливают зубы с обеих сторон шабера. Эта структура может отрезать материал сбоку наиболее эффектно, и шабер не вставляет к материалу и не имеет никакое возвращение. Цепь тела и ролика шабера соединена высокопрочными болтами, которая удобна для обслуживания и разборки. Цепь можно разделить во встроенную цепь и внешнюю цепь согласно положению размещения ролика. Сравненный с встроенной цепью, внешняя цепь имеет преимущества малошумного и безуходного
(4) задающий усилитель шабера составлен мотора, редуктора, гидравлического соединения, etc. задающий усилитель удар - устойчивый и удобный для обслуживания. Задающий усилитель оборудован с электрическим двойным предохранением от безопасности и перегрузки, и оборудован с хорошим прибором амортизации.
(5) напрягая прибор reclaimer шабера установил на главное цепное колесо. Напрягая прибор гидравлический напрягать, с постоянн напряжением и легкими деятельностью и регулировкой.

система 6.Hydraulic

Гидравлическая система reclaimer штабелеукладчика главным образом включает гидравлическую систему luffing штабелеукладчика, гидравлическую систему цепи шабера напрягая и гидравлическую систему руководства ленточного транспортера напрягая
Luffing гидравлическая система контроля составлена основного блока мотора насоса, блока модулирующей лампы, цилиндра масла, собрания масляного бака, гидравлических аксессуаров и гидравлических трубопроводов. Трубопровод luffing цилиндра оборудован с предохранительным клапаном повреждения трубопровода и группой предохранительного клапана.
Напрягая гидравлическая система управлением цилиндра составлена группы мотора насоса, группы модулирующей лампы, аккумулятора, цилиндра масла, собрания масляного бака, гидравлических аксессуаров и гидравлических трубопроводов. Напряжение напрягая цилиндра может быть отрегулировано соответствуя клапаном уменьшения давления.

7. Система смазки

Централизованная система смазки reclaimer штабелеукладчика составлена механизма штабелеукладчика, механизма reclaimer, шабера транспортируя механизм цепного колеса (встроенную цепь) и открытый механизм шестерни.
Смазывая пункты штабелируя механизма: верхний и понизить подшипники slewing большие, пункты шарнира цилиндра масла, штабелирующ пункты шарнира руки и подшипники барабанчика. Метод смазки: автоматическая сдвоенная линия/прогрессивная гибридная централизованная система смазки, с управлением PLC.
Пункты смазки исправлять механизм: более низкий роторный большой подшипник, luffing блок шкива исправлять руку, путешествуя механизм, etc.
Метод смазки: автоматическая сдвоенная линия/прогрессивная гибридная централизованная система смазки, с управлением PLC.
Система смазки масла падая шабера транспортируя цепное колесо состоит из масляного бака, переключателя жидкостного уровня, электромагнитного переключателя, клапана масла падая регулируя и аксессуаров трубопровода, который главным образом осуществляет смазку масла шабера транспортируя цепь на обеих сторонах.
Метод смазки: смазка автоматического масла капая, регулируемое количество капания масла, и управление PLC
Роторный открытый режим смазки шестерни: смазка автоматического масла капая, и количество смазки проконтролированы PLC.

объект регулирования пыли брызг 8.Water

Объект регулирования пыли брызг воды на reclaimer штабелеукладчика составлен насоса подкачки, трубопровода, фильтра, ручного клапана, электрического клапана, задерживающего клапана, автоматического дренажного клапана, манометра, счетчика- расходомера, датчика уровня воды и группы сопла брызг.
Положение и функция группы сопла следующим образом:
Вокруг снаружи более низкого хоппера на голове руки штабелируя ленточный транспортер, брызги группы сопла мочат для того чтобы сформировать занавес воды зонтика для того чтобы контролировать пыль произведенную путем штабелировать в брызгах.
2) получать материала консольного штабелируя ленточного транспортера заключен в парашют проводника. Распылите воду на группе сопла для того чтобы контролировать пыль в парашюте закрытой направляющей.
3) вспомогательная система брызг: она главным образом составлена 2 удаленных спрейеров, которые установлены на центральный столбец reclaimer штабелеукладчика. Голова руки вспомогательного штабелеукладчика может эффектно подавить пыль в скотном дворе.
