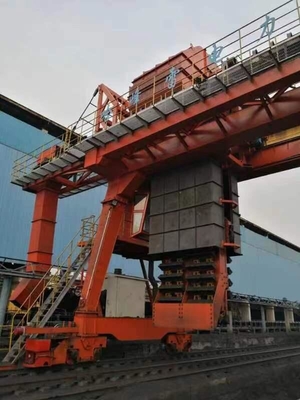

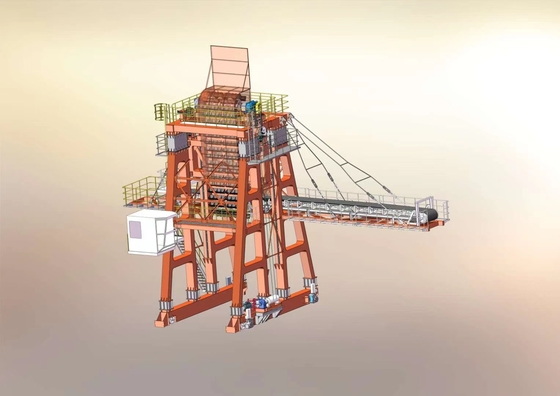

Выгружатель цепного ведра фуры для энергетического предприятия увольнятього углем

Характер продукции

фура разгружая выгружатель цепного ведра для того чтобы разгрузить уголь для угля увольняла энергетическое предприятие

1. введение

Полностью закрытая структура коробки принята. Стальная структура сделана Q345B. Структура путешествовать принимает тип 3 костюма в одном редукторе, 4 набора типа вагонетки, и 8 колес путешествовать. Колесо с диаметром 630mm с вынуждающей системой VFD для путешествовать. Одно VFD контролирует 4 набора моторов для того чтобы путешествовать стабилизированно.

Механизм цепного ведра обеспечен с запирающим устройством и прибором предохранения от блокировки.

Запирающее устройство: когда ковшовый элеватор поднимает к ограниченному положению, запирающее устройство можно автоматически активировать, и вес наклоняя механизма может быть принесен запирающим устройством через гидравлический механизм клапанной тяги, который может предотвратить потери и аварии повреждения оборудования причиненные сползать механизма ведра поднимаясь должного к отказу тормоза, и также расширить срок службы веревочки стального провода.

Блокируя прибор защиты: когда ковшовый элеватор поднимет к положению предела, светофор автоматически повернет зеленый цвет, который может облегчить водителя поезда для того чтобы определить работает ли выгружатель и ли он может вписать станцию

Выгружатель известняка цепного ведра также имеет другую блокируя защиту, как блокировать между струбциной рельса и механизмом путешествовать, блокировать между ленточным транспортером и механизмом tipper, блокировать между дверью операционной и поставка главной власти (т.е. дверь нельзя закрыть, и поставку главной власти нельзя поставить), который могут обеспечить что выгружатель известняка лифта цепи работает в безопасном государстве окружающей среды круглый год и улучшить тариф деятельности.

Дно цепного ведра оборудовано с большим прибором предохранения от цепи шабера, который не может только тщательно очистить материалы но также никогда не повреждать фуру. Когда цепное ведро работает, прибор шабера играет роль выскабливать материалы. Материал шабера 16Mn, уменьшить остаток материалов как можно больше и уменьшить трудовую интенсивность работников. Discharging тариф больше чем 99% и остальной материал чем 1 тонна.

Зубы цепного ведра сделаны из плиты материального сплава 60Si2Mn износоустойчивой, которая увеличивает срок службы 3-4 раз сравненный с обычной износоустойчивой плитой.

Электрические детали для выгружателя цепного ведра все Сименс, ABB или продукты Schneider. Теплоизолирующие материалы и кондиционеры (бренд: Gree) использовано в кабине оператора. Закаленное стекло использовано в комнате деятельности, и несен электрический счищатель, оператор окружающая среда кабины удобна.

2. спецификация выгружателя известняка цепного ведра

Обязанность работы: 3 перенос сверхмощный, 365days в год

Разгружать емкость: 350t/h

Расстояние рельса: 6000mm

Электропитание: вьюрок кабеля (сила), более менее чем 200

Сила: 380-400V

Частота: 50Hz

Разгружать тариф: ≥95%

Сила потребления: 145KW

3. Другие параметры

3,1 путешествовать mechansim: 8 колес и 4 водителя.

Модель мотора: YX3-132

сила: 7.5KW×4

скорость: 1450r/min

сила VFD: сверхмощное 30KW (Seimens/ABB)

модель редуктора шестерни: Твердая серия редуктора зуба (Flender/SEW)

путешествовать скорость: 1.9~20m/min (VFD)

Dia колеса: Φ630mm

Нет колес: 8

Максимальное давление колеса: 15t

Расстояние рельса: 6000mm

3.2. ковшовый элеватор

Модель мотора: YZ225M-

сила: 台 30KW×2

Твердая модель редуктора зуба: ZQA500-3/4-15.75 (SEW/Flender)

Коэффициент: 15,75

скорость (цепная скорость): 95.7m/min

том ведра: 43L

ширина ведра: 1100mm

тип цепи: цепь танка 2-строки военная

тангаж T203mm

обязанность работы: сверхмощный

3,3 Luffing ворот

Модель мотора: YZ225M-8

сила: 22KW

скорость: 750r/min

тип редуктора шестерни: ZQA650-48.57-8

коэффициент: 48,57

скорость ворота: V=2.37m/min

3,4, ленточный транспортер установленный на консольном

Ленточный транспортер: один путь к разрядке,

Прибор передачи: YDΦ630-1000-2.5

сила: 15KW

шкив загиба: Φ500

скорость: V=3.15m/s

ширина: B=1000mm

производительность конвейера: Q=800t/h

уборщик ленточного транспортера: лезвие сделано из полиуретана

таблица основной techanical даты
