штабелеукладчик и Reclaimer скотного двора емкости 3000t/H для электростанции увольнятьой углем

Характер продукции

штабелеукладчик и reclaimer скотного двора емкости 800t/h для угля увольняли электростанция

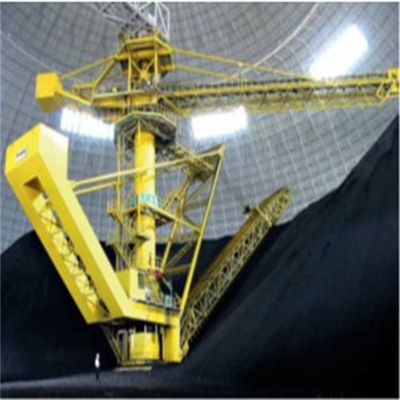

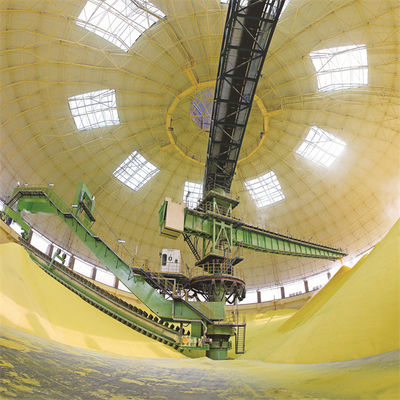

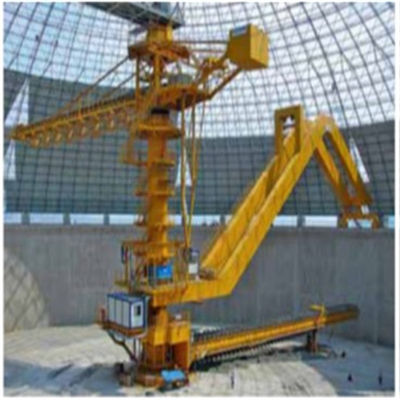

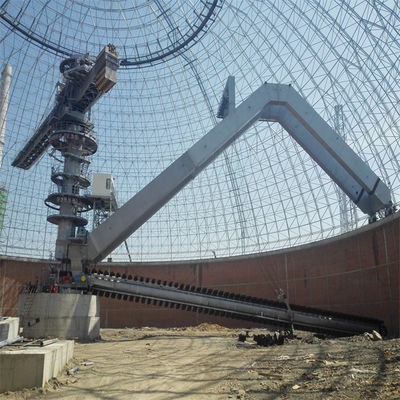

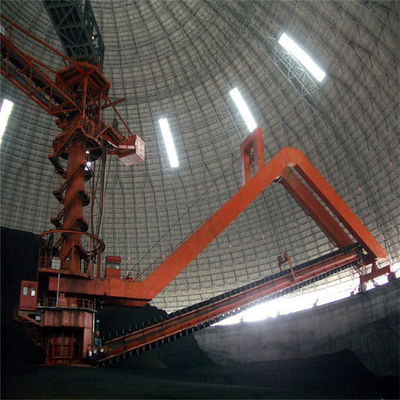

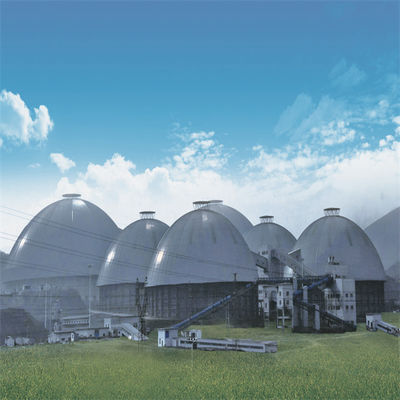

Круговой тип штабелеукладчик и reclaimer портала шабера главным образом использован в строительных материалах, угле, металлургии, электричестве, порте и других индустриях, и главным образом использован для того чтобы штабелировать известняк или уголь и другие кусковые материалы. Консольное штабелеукладчика оборудовано с ленточным транспортером, который проходит через крышу решетки стальной структуры кругового скотного двора от ленточного транспортера на козл, и материалами входного сигнала для того чтобы завершить штабелировать кольца конический через ленточный транспортер на консольном штабелеукладчика; Reclaimer выполняет исправляя работу через 3 процесса linkinge: путешествующ система, luffing система и система шабера. Reclaimer шабера выскабливает материалы в конический хоппер под центральным столбцом вдоль наклона кучи, и выводит наружу материалы через вибрируя фидер и подземный ленточный транспортер.































Особенность

продукт	Штабелеукладчик и Reclaimer
картина	Jotun
цвет	красный
емкость	800 t/h
характер	сверхмощный
преимущество	крепкий дизайн
преимущество	низкое обслуживание
погрузо-разгрузочная работа	уголь или известняк



Главные компоненты круговых штабелеукладчика и reclaimer

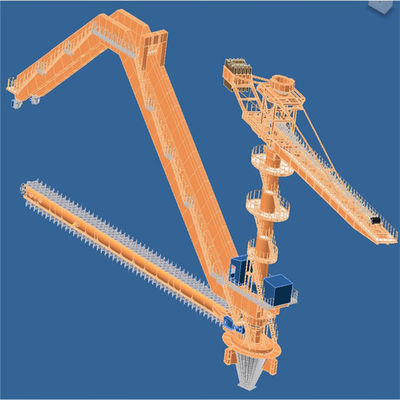

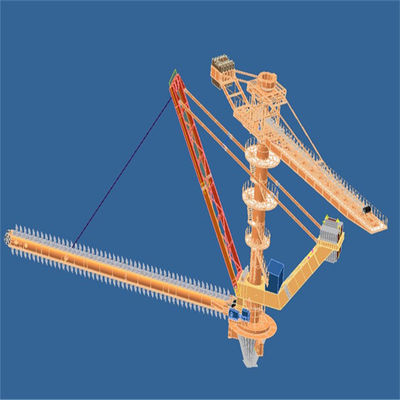

1. Штабелировать стальную структуру, консольный ленточный транспортер

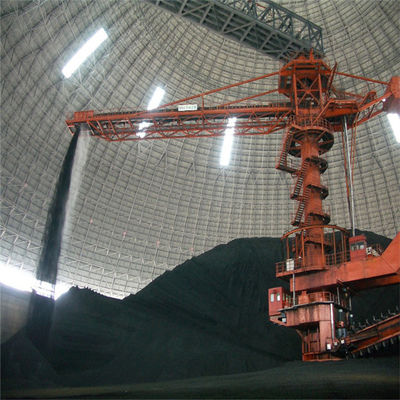

Консольный штабелеукладчик принимает центральный столбец как центр, один конец ленточный транспортер с консольной стальной структурой, и другой конец коробка противовесу. Средняя штабелируя часть slewing соединена с центральным столбцом путем slewing подшипник, и штабелеукладчик может вращать путем цеплять шестерню на slewing водителе с шестерней на центральном столбце. Материалы входя в круговой скотный двор разгружены на голову консольного ленточного транспортера и сразу штабелированы к скотному двору. Штабелеукладчик вращает на некотором угле для наклона штабелируя до тех пор пока он не штабелирован в кольцевую кучу.

2 главных структурных типа консольного штабелеукладчика, консольного фиксированного типа и консольного luffing типа.

Сравнение 2 типов штабелеукладчика:

(1) преимущества фиксированного штабелеукладчика простая структура и низкая цена. Недостаток что когда не штабелирована нижняя часть штабелеукладчика или материальная куча низка, разница огромна, и пыль в скотном дворе более серьезна (даже с системой брызг).

(2) luffing штабелеукладчик используя гидравлический цилиндр для того чтобы поднять или понизить консольное. Свое преимущество консольно может поднять вверх и вниз согласно штабелируя высоте для уменьшения материального падения и для избежания летания пыли. Также, оно может уменьшить высоту центрального столбца и уменьшить цену. Недостаток что структура более сложна.































столбец 2.King и slewing механизм круговых штабелеукладчика и reclaimer

(1) столбец короля reclaimer штабелеукладчика расположен в центре кругового скотного двора. Важный компонент reclaimer штабелеукладчика. Оно не только носит нагрузку главных компонентов и козл входного сигнала, но также центр установки компонентов. Поэтому, свои производство и требования к инсталляционного процесса очень высоки. Он сделан собранной стальной пластины свернутой в цилиндрическую форму и сваренной и. Общего назначения модель обеспечена со штабелируя стальной структурой, завальцовкой нося для штабелируя роторной части и сопротивлением кабеля соединяя различные части оборудования
(2) верхняя часть столбца короля штабелируя роторная часть, верхняя часть чего соединяет с козл ленточного транспортера входя в круговой скотный двор через роторный подшипник и служит как пункт поддержки для нагрузки козл, и нижняя часть соединена со средним столбцом через роторный подшипник.
(3) для того чтобы позволить прибор slewing нося принести большую вертикальную силу, приняты горизонтальная сила и момент переворачивать, тип нося поддержки slewing. Роторный подшипник защищен противопыльным кожухом. Своя структура может приспособиться к жесткой рабочей Среде и имеет функции предохранения пыли, предохранения погружения воды, дозаправлять, чистки и обслуживания.































































штабелеукладчик 3.Gantry

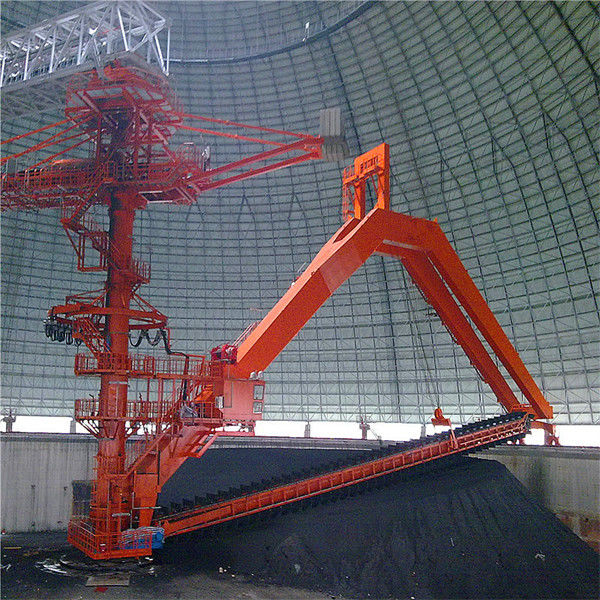

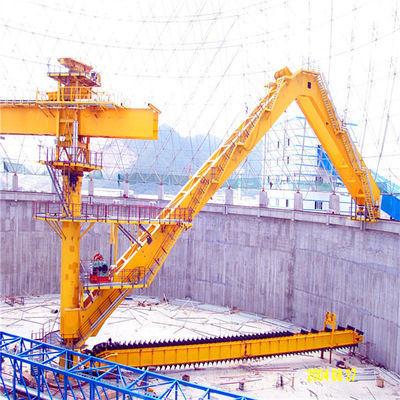

Reclaimer шабера портала главным образом составлен портала, путешествующ механизм, исправляющ luffing reclaimer механизма и шабера. Портал главный компонент поддержки вращения, luffing и нагрузки reclaimer шабера. Reclaimer шабера установил под портал. Luffing механизм принимает механический тип ворота, и один конец портала соединен с центральным столбцом подшипником ролика, другой конец поддержан на круговом следе на верхней части подпорной стенки скотного двора, и вращение reclaimer управляется колесом путешествовать на круговом следе. Reclaimer портала имеет крепкую структуру, и больший часть из веса портала принесена подпорной стенкой, которая значительно улучшает государство стресса центрального столбца и делает деятельность более надежным.
Механизм путешествовать составлен группы приводного колеса, путешествующ электрические обнаружение и система управления и система смазки. Принимая во внимание требования двухстороннего движения портала качания под самыми неблагоприятными условиями, 2 колеса путешествовать использованы как приводные колеса. Набор колеса механически управляется переменной регулировкой скорости частоты. Регулировка скорости Stepless работая скорости движения и не работая скорости движения (обеспечить нормальный и безопасную работу кругового reclaimer штабелеукладчика, установите медленные и быстрые скорости соответственно согласно приобъектным условиям деятельности, т.е. работая скорости движения и не работая скорости движения). Для обеспечения что стресс портала разумен и давление колеса каждой группы колеса под порталом это же, портал прикреплен на петлях с 2 группами колеса, и каждый пункт шарнира принимает через тип вала. К тому же, совместный подшипник использован на связи между портал и идя структура для обеспечения что портал может автоматически приспособиться к изменению следа. Смазка каждого поддерживая вала подшипника и шарнира механизма путешествовать принимает смазку централизованную тавотом.















































































механизм luffing 4.Reclaimer:
Luffing механизм составлен задающего усилителя, собрания барабанчика, двойной веревочки стального провода и сооружая электрических обнаружения и системы управления. Luffing деятельность reclaimer шабера выполнена через сооружая механизм, для того чтобы достигнуть цели наслоенный исправлять.
Luffing механизм используя двойную замотку веревочки стального провода одиночную, и механизм баланса приняты на пересечении 2 веревочек стального провода для обеспечения что сбалансирован стресс левых и правых веревочек стального провода и работа более безопасна.
Задающий усилитель luffing механизма механически управляется преобразованием частоты и регулировкой скорости точно для того чтобы контролировать изменение амплитуды, для того чтобы контролировать изменение исправляя количества. Для обеспечения безопасности и точного и надежного располагать сооружая механизма, задающий усилитель принимает двойную систему торможения
