Круговой скотный двор штабелируя и исправляя систему для электростанции увольнятьой углем

Характер продукции

Круговой скотный двор штабелируя и исправляя систему для угольной электростанции



Введение

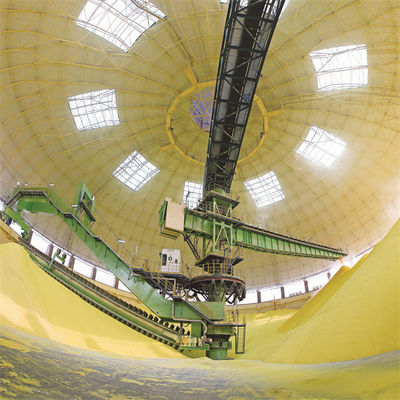

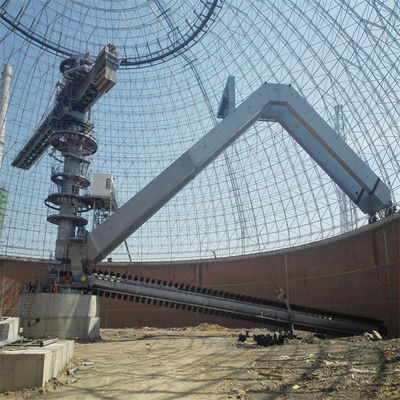

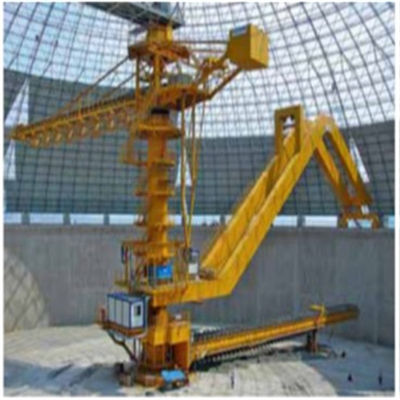

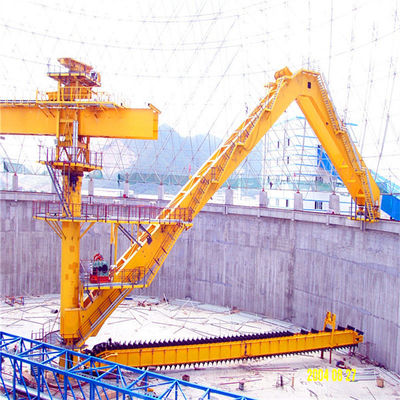

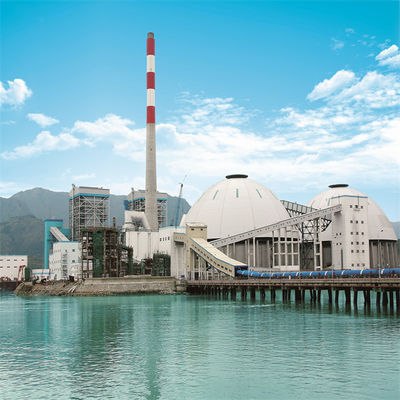

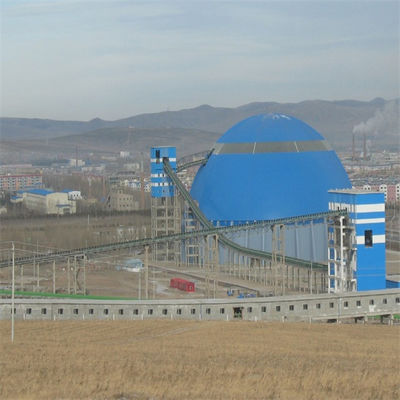

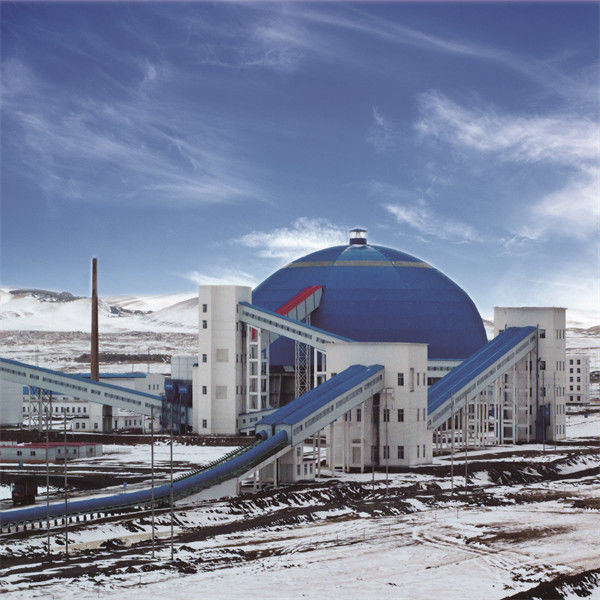

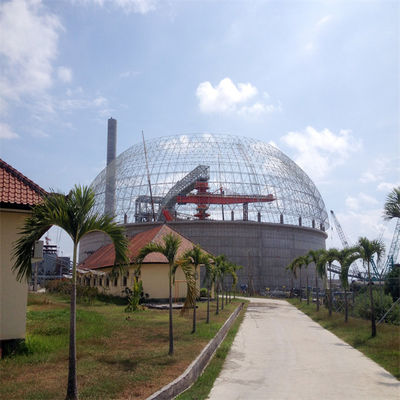

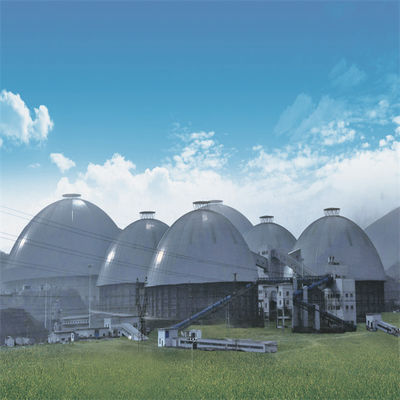

Круговые штабелеукладчик и reclaimer шабера портала главным образом использованы в строительных материалах, угле, металлургии, электричестве, порте, и других индустриях, и главным образом использованы для того чтобы штабелировать известняк или уголь и другие кусковые материалы. Консольное штабелеукладчика оборудовано с ленточным транспортером, который проходит через крышу решетки стальной структуры кругового скотного двора от ленточного транспортера на козл, и материалами входного сигнала для того чтобы завершить штабелировать кольца конический через ленточный транспортер на консольном штабелеукладчика; Reclaimer выполняет исправляя работу через 3 соединяя процесса: путешествовать система, система luffing, и система шабера. Reclaimer шабера выскабливает материалы в конический хоппер под центральным столбцом вдоль наклона кучи и выводит наружу материалы через вибрируя фидер и подземный ленточный транспортер.































Особенность



проект	штабелирующ и исправляющ оборудование
картина	HEMPEL
цвет	потребителем
емкость	1800 t/h
характер	сверхмощный
преимущество	низкое обслуживание
преимущество	низкая цена
применение	регуляция угля

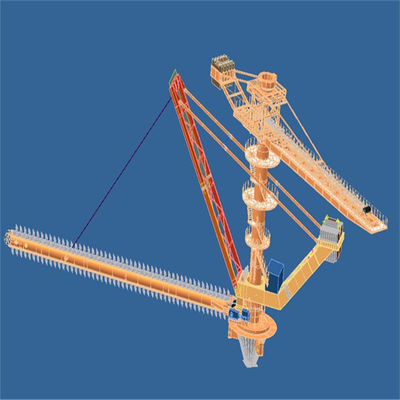

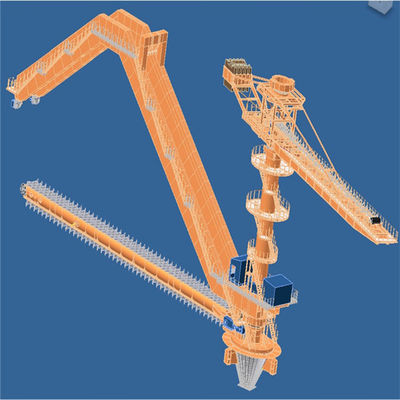

Главные компоненты круговых штабелеукладчика и reclaimer



1. Штабелировать стальную структуру, консольный ленточный транспортер

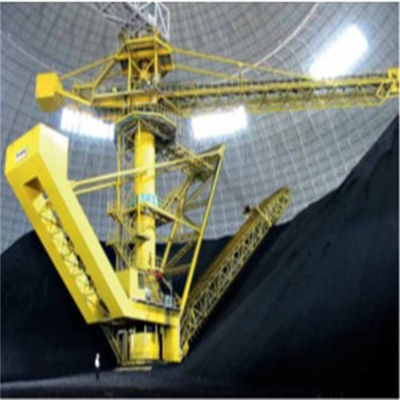

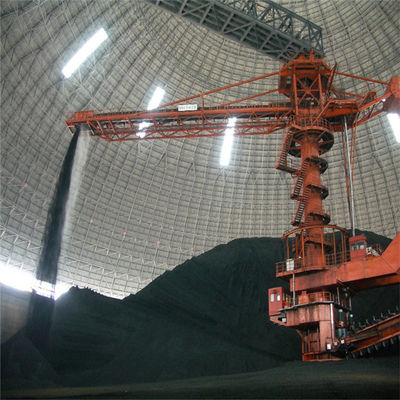

Консольный штабелеукладчик принимает центральный столбец как центр, один конец ленточный транспортер с консольной стальной структурой, и другой конец коробка противовесу. Средняя штабелируя часть slewing соединена с центральным столбцом путем slewing подшипник, и штабелеукладчик может вращать путем цеплять шестерню на slewing водителе с шестерней на центральном столбце. Материалы входя в круговой скотный двор разгружены на голову консольного ленточного транспортера и сразу штабелированы к скотному двору. Штабелеукладчик вращает на некотором угле для наклона штабелируя до тех пор пока он не штабелирован в кольцевую кучу.

2 главных структурных типа консольного штабелеукладчика, консольного фиксированного типа и консольного luffing типа.

Сравнение 2 типов штабелеукладчиков:

(1) преимущества фиксированного штабелеукладчика простая структура и низкая цена. Недостаток что когда не штабелирована нижняя часть штабелеукладчика или материальная куча низка, разница огромна, и пыль в скотном дворе более серьезна (даже с системой брызг).

(2) luffing штабелеукладчик использует гидравлический цилиндр для того чтобы поднять или понизить консольное. Свое преимущество консольно может поднять вверх и вниз согласно штабелируя высоте для уменьшения материального падения и для избежания летания пыли. Также, оно может уменьшить высоту центрального столбца и уменьшить цену. Недостаток что структура более сложна.



























































2. Столбец короля и slewing механизм круговых штабелеукладчика и reclaimer



(1) столбец короля reclaimer штабелеукладчика расположен в центре кругового скотного двора. Важный компонент reclaimer штабелеукладчика. Оно не только носит нагрузку главных компонентов и козл входного сигнала но также центр установки компонентов. Поэтому, свои производство и требования к инсталляционного процесса очень высоки. Он сделан собранной стальной пластины свернутой в цилиндрическую форму и сваренной и. Общего назначения модель обеспечена со штабелируя стальной структурой, завальцовкой нося для штабелируя роторной части, и сопротивлением кабеля соединяя различные части оборудования
(2) верхняя часть столбца короля штабелируя роторная часть, верхняя часть чего соединяет с козл ленточного транспортера входя в круговой скотный двор через роторный подшипник и служит как пункт поддержки для нагрузки козл, и нижняя часть соединена со средним столбцом через роторный подшипник.
(3) для того чтобы позволить прибор slewing нося принести большую вертикальную силу, приняты горизонтальная сила, и переворачивать момент, тип нося поддержки slewing. Роторный подшипник защищен противопыльным кожухом. Своя структура может приспособиться к жесткой рабочей Среде и имеет функции предохранения пыли, предохранения погружения воды, дозаправлять, чистки, и обслуживания.



3. Механизм luffing Reclaimer:

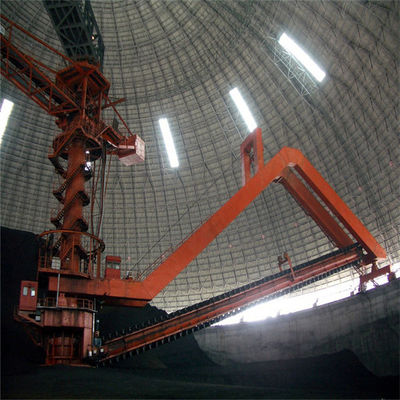

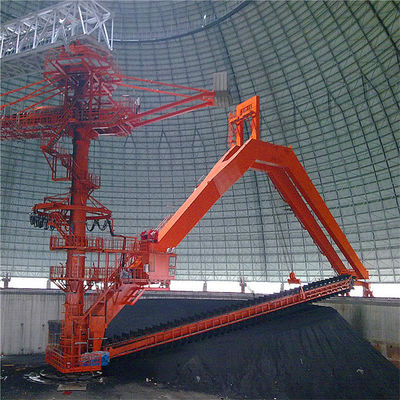

Luffing механизм составлен задающего усилителя, собрания барабанчика, двойной веревочки стального провода, и сооружая электрических обнаружения и системы управления. Luffing деятельность reclaimer шабера выполнена через сооружая механизм, для того чтобы достигнуть цели наслоенный исправлять.
Luffing механизм использует двойную замотку веревочки стального провода одиночную, и механизм баланса принят на пересечении 2 веревочек стального провода для обеспечения что сбалансирован стресс левых и правых веревочек стального провода и работа более безопасна.
Задающий усилитель luffing механизма механически управляется преобразованием частоты и регулировкой скорости точно для того чтобы контролировать изменение амплитуды, для того чтобы контролировать изменение исправляя количества. Для обеспечения безопасности и точного и надежного располагать сооружая механизма, задающий усилитель принимает двойную систему торможения



4. Гидравлическая система

Гидравлическая система reclaimer штабелеукладчика главным образом включает гидравлическую систему luffing штабелеукладчика, гидравлическую систему цепи шабера напрягая, и гидравлическую систему ленточного транспортера ручную напрягая
Luffing гидравлическая система контроля составлена основного блока мотора насоса, блока модулирующей лампы, цилиндра масла, собрания масляного бака, гидравлических аксессуаров, и гидравлических трубопроводов. Трубопровод luffing цилиндра оборудован с предохранительным клапаном повреждения трубопровода и группой предохранительного клапана.
Напрягая гидравлическая система управлением цилиндра составлена группы мотора насоса, группы модулирующей лампы, аккумулятора, цилиндра масла, собрания масляного бака, гидравлических аксессуаров, и гидравлических трубопроводов. Напряжение напрягая цилиндра может быть отрегулировано соответствуя давлени-уменьшая клапаном.



5. Система смазки

Централизованная система смазки reclaimer штабелеукладчика составлена механизма штабелеукладчика, механизма reclaimer, шабера транспортируя механизм цепного колеса (встроенную цепь), и механизм открыт-шестерни.
Смазывая пункты штабелируя механизма: верхний и понизить подшипники slewing большие, пункты шарнира цилиндра масла, штабелирующ пункты шарнира руки, и подшипники барабанчика. Метод смазки: автоматическая сдвоенная линия/прогрессивная гибридная централизованная система смазки, с управлением PLC.
Пункты смазки исправлять механизм: более низкий роторный большой подшипник, luffing блок шкива исправлять руку, путешествуя механизм, etc.
Метод смазки: автоматическая сдвоенная линия/прогрессивная гибридная централизованная система смазки, с управлением PLC.
Система смазки масла падая шабера транспортируя цепное колесо состоит из масляного бака, переключателя жидкостного уровня, электромагнитного переключателя, клапана масла падая регулируя, и аксессуаров трубопровода, который главным образом осуществляет смазку масла шабера транспортируя цепь на обеих сторонах.
Метод смазки: смазка автоматического масла капая, регулируемое количество капания масла, и управление PLC
Роторный открытый режим смазки шестерни: смазка автоматического масла капая, и количество смазки проконтролированы PLC.

















































































6. Объект регулирования пыли брызг воды

Объект регулирования пыли брызг воды на reclaimer штабелеукладчика составлен насоса подкачки, трубопровода, фильтра, ручного клапана, электрического клапана, задерживающего клапана, автоматического дренажного клапана, манометра, счетчика- расходомера, датчика уровня воды, и группы сопла брызг.
Положение и функция группы сопла следующим образом:
Вокруг снаружи более низкого хоппера на голове руки штабелируя ленточный транспортер, брызги группы сопла мочат для того чтобы сформировать занавес воды зонтика для того чтобы контролировать пыль произведенную путем штабелировать в брызгах.
2) получать материала консольного штабелируя ленточного транспортера заключен в парашют проводника. Распылите воду на группе сопла для того чтобы контролировать пыль в парашюте закрытой направляющей.
3) вспомогательная система брызг: она главным образом составлена 2 удаленных спрейеров, которые установлены на центральный столбец reclaimer штабелеукладчика. Голова руки вспомогательного штабелеукладчика может эффектно подавить пыль в скотном дворе.
