Мостообразная штабелируя и исправляя система для угля регулируя круговой скотный двор

Характер продукции

Мостообразная штабелируя и исправляя система для регуляции угля

Круговые штабелеукладчик и reclaimer шабера портала главным образом использованы в строительных материалах, угле, металлургии, электричестве, порте, и других индустриях, и главным образом использованы для того чтобы штабелировать известняк или уголь и другие кусковые материалы. Консольное штабелеукладчика оборудовано с ленточным транспортером, который проходит через крышу решетки стальной структуры кругового скотного двора от ленточного транспортера на козл, и материалами входного сигнала для того чтобы завершить штабелировать кольца конический через ленточный транспортер на консольном штабелеукладчика; Reclaimer выполняет исправляя работу через 3 соединяя процесса: путешествовать система, система luffing, и система шабера. Reclaimer шабера выскабливает материалы в конический хоппер под центральным столбцом вдоль наклона кучи и выводит наружу материалы через вибрируя фидер и подземный ленточный транспортер.

Особенность

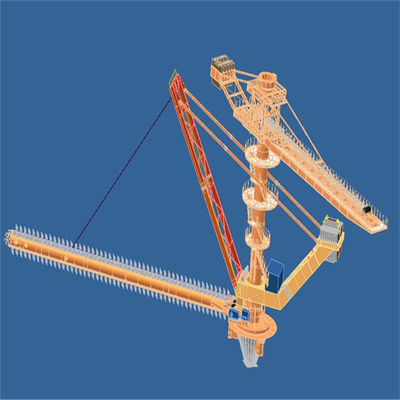

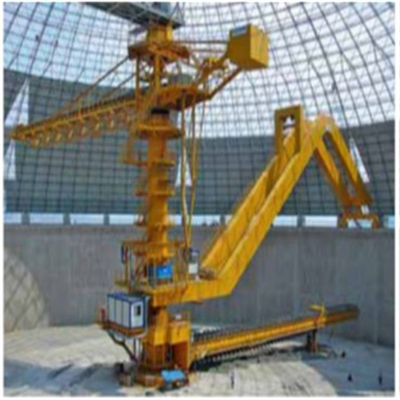

Главные компоненты круговых штабелеукладчика и reclaimer

1. Штабелировать стальную структуру, консольный ленточный транспортер

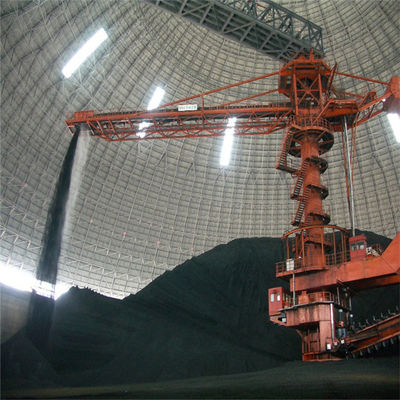

Консольный штабелеукладчик принимает центральный столбец как центр, один конец ленточный транспортер с консольной стальной структурой, и другой конец коробка противовесу. Средняя штабелируя часть slewing соединена с центральным столбцом путем slewing подшипник, и штабелеукладчик может вращать путем цеплять шестерню на slewing водителе с шестерней на центральном столбце. Материалы входя в круговой скотный двор разгружены на голову консольного ленточного транспортера и сразу штабелированы к скотному двору. Штабелеукладчик вращает на некотором угле для наклона штабелируя до тех пор пока он не штабелирован в кольцевую кучу.

2 главных структурных типа консольного штабелеукладчика, консольного фиксированного типа и консольного luffing типа.

Сравнение 2 типов штабелеукладчиков:

(1) преимущества фиксированного штабелеукладчика простая структура и низкая цена. Недостаток что когда не штабелирована нижняя часть штабелеукладчика или материальная куча низка, разница огромна, и пыль в скотном дворе более серьезна (даже с системой брызг).

(2) luffing штабелеукладчик использует гидравлический цилиндр для того чтобы поднять или понизить консольное. Свое преимущество консольно может поднять вверх и вниз согласно штабелируя высоте для уменьшения материального падения и для избежания летания пыли. Также, оно может уменьшить высоту центрального столбца и уменьшить цену. Недостаток что структура более сложна.

2. Штабелеукладчик портала

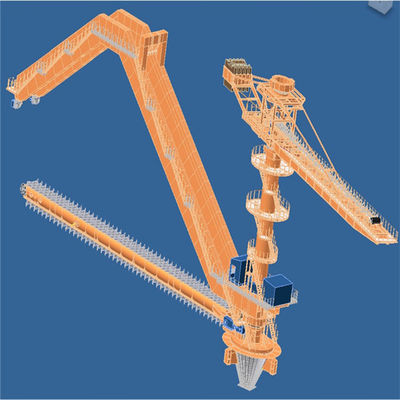

Reclaimer шабера портала главным образом составлен портала, путешествующ механизм, исправляющ luffing механизм, и reclaimer шабера. Портал главный компонент вращения, luffing, и поддержки нагрузки reclaimer шабера. Reclaimer шабера установил под портал. Luffing механизм принимает механическое типа ворот, и один конец портала соединен с центральным столбцом подшипником ролика, другой конец поддержан на круговом следе на верхней части подпорной стенки скотного двора, и вращение reclaimer управляется колесом путешествовать на круговом следе. Reclaimer портала имеет крепкую структуру, и больший часть из веса портала принесена подпорной стенкой, которая значительно улучшает государство стресса центрального столбца и делает деятельность более надежным.
Механизм путешествовать составлен группы приводного колеса, путешествующ электрические обнаружение и система управления, и система смазки. Принимая во внимание требования двухстороннего движения портала качания под самыми неблагоприятными условиями, 2 колеса путешествовать использованы как приводные колеса. Wheelset механически управляется переменной регулировкой скорости частоты. Регулировка скорости Stepless работая скорости движения и nonworking скорости движения (обеспечить нормальный и безопасную работу кругового reclaimer штабелеукладчика, установите медленные и быстрые скорости соответственно согласно приобъектным условиям деятельности, т.е. работая скорости движения и nonworking скорости движения). Для обеспечения что стресс портала разумен и давление колеса каждой группы колеса под порталом это же, портал прикреплен на петлях с группами 2-колеса, и каждый пункт шарнира принимает через тип вала. К тому же, совместный подшипник использован на связи между портал и идя структура для обеспечения что портал может автоматически приспособиться к изменению следа. Смазка каждого поддерживая вала подшипника и шарнира механизма путешествовать принимает смазку централизованную тавотом.

3. Шабер

(1) reclaimer шабера принимает цепное колесо для того чтобы управлять цепью ролика, и после этого приводы с цепной передачей ролика шабер для того чтобы исправить. Этот метод имеет большую тракцию, небольшое линейное сопротивление, и стойкость. Исправляя исправлять и транспорт метода интегрируя.
(2) шабер зафиксирован на двойном цепном механизме, и цепное колесо управляется мотором на заде для кругового движения. Шабер выскабливает материалы на нижней части штабелеукладчика в конический хоппер на нижней части столбца короля.
(3) шабер принимает структуру сложенной плиты с препровождать наклонение на обе стороны, которое сварено стальной пластиной и имеет достаточные прочность и жесткость. Там выскабливают зубы с обеих сторон шабера. Эта структура может отрезать материал сбоку наиболее эффектно, и шабер не вставляет к материалу и не имеет никакое возвращение. Цепь тела и ролика шабера соединена высокопрочными болтами, которые удобны для обслуживания и разборки. Цепь можно разделить во встроенную цепь и внешнюю цепь согласно положению размещения ролика. Сравненный с встроенной цепью, внешняя цепь имеет преимущества малошумного и не требующего ухода
(4) задающий усилитель шабера составлен мотора, редуктора, гидравлического соединения, etc. задающий усилитель удар-устойчив и удобен для обслуживания. Задающий усилитель оборудован с электрическим двойным предохранением от безопасности и перегрузки и оборудован с хорошим прибором амортизации.
(5) напрягая прибор reclaimer шабера установил на главное цепное колесо. Напрягая прибор гидравлический напрягать, с постоянн напряжением и легкими деятельностью и регулировкой.

Применения

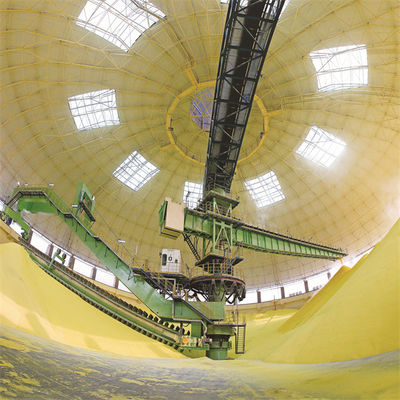

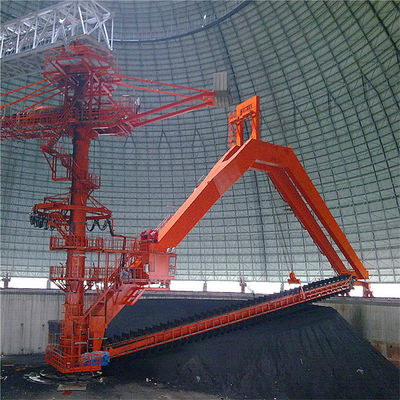

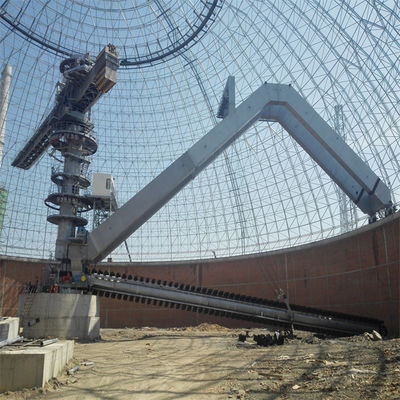

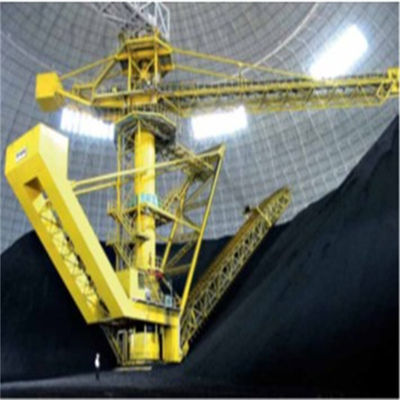

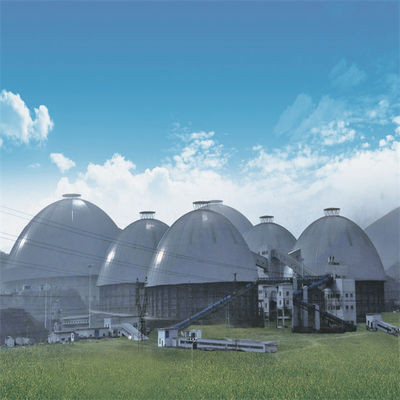

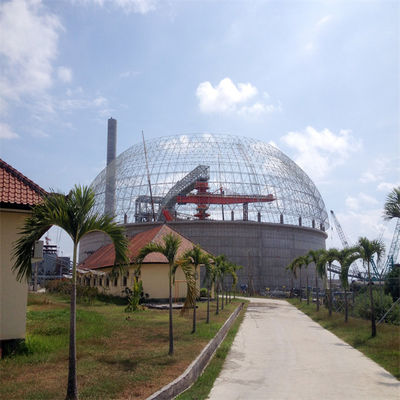

Case1

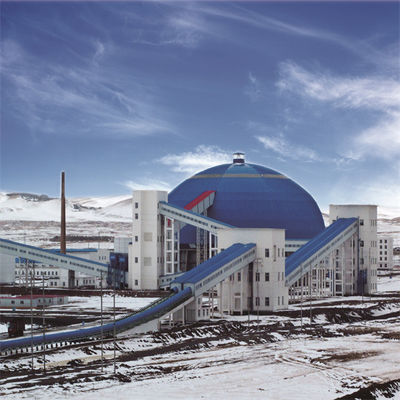

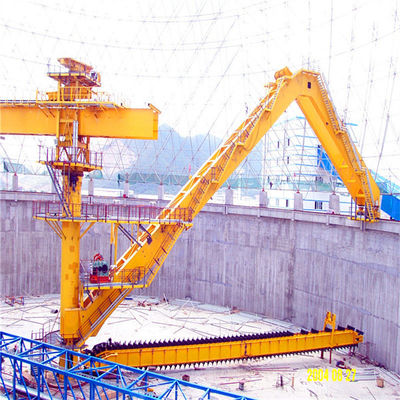

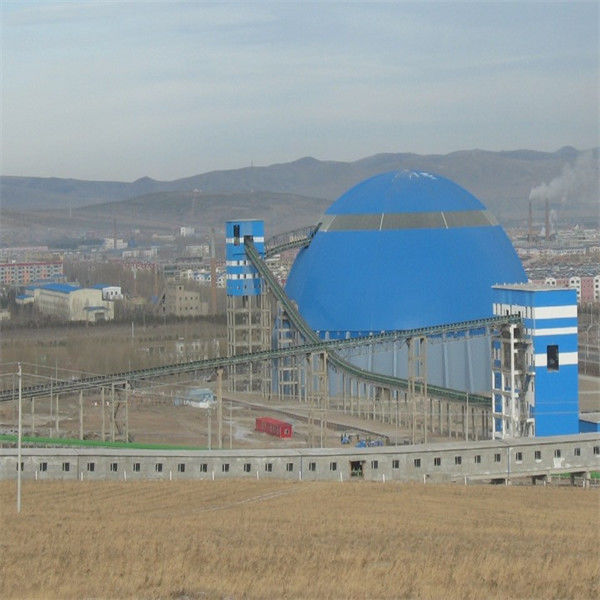

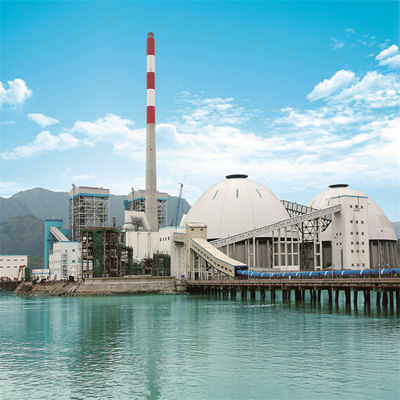

Case2
