 |
Кованая сталь большая часть подвергая сверхмощный подвергать механической обработке механической обработке колеса стали проводника
Подробная информация о продукте:
| Место происхождения: | фарфор |
| Фирменное наименование: | SSI |
| Сертификация: | manufacture certificate |
| Номер модели: | подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | $ 100-2000 |
| Упаковывая детали: | Деревянные случай или обнаженный |
| Время доставки: | через 2 месяца после получения платы авансом |
| Условия оплаты: | T/T |
| Поставка способности: | 20000 наборов/год |
|
Подробная информация |
|||
| Материал: | кованая сталь | NDT: | MT |
|---|---|---|---|
| price: | low cost | характеристика: | несите сопротивление |
| Преимущество: | Высокая эффективность | Продукт: | Стальное колесо |
| Высокий свет: | Подвергать механической обработке колеса кованой стали,Подвергать механической обработке колеса большого проводника части стальной,Сверхмощный подвергать механической обработке направляющего ролика |
||
Характер продукции

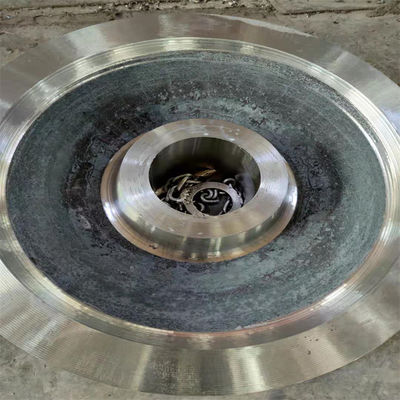

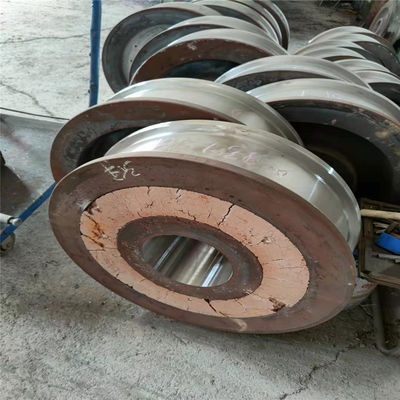

Стальное колесо, направляющий ролик, колеса и сверхмощный стальной подвергать механической обработке колес
1. Материал CL60, и свой плавя химический состав исполнит с обеспечениями TB/t2817. Состояние термической обработки колес полно гасящ и закаляющ обработку после ковать, и погашены + закалены проступь и оправа. Принцип серии колеса с таким же номером плавя печи, такой же моделью и таким же состоянием термической обработки. Необходимо, что будет значение твердости поверхности проступи и оправы 300 | 380hb, твердость распределено в шагах, и твердость на 20mm под проступью нет чем 260hb. После термической обработки, поверхностная твердость каждого колеса равномерно будет испытана на 3 этапа на проступи для того чтобы соотвествовать рисуя подтверженные обеими партиями.
2. Необходимы, что будут колеса вковками, которые соотвествуют соответствуя JB/t5000.8-2007, и качественная ранг вковок класс вковки III. будут свободны от поверхностных дефектов, как отказы, вмятия, соединения и все другие дефекты которые могут повлиять на качество продукции.
3. Колесо будет свободно отказов, проступь и оправа будут свободны дефектов влияя на представление обслуживания, и дефекты не будут отремонтированы путем сваривать.
4. Для обеспечения качества продукции, ut 100% NDT будет проведено для всего колеса, и осмотр 100% MT будет проведен для проступи и оправы колеса. Метод и результаты обнаружения рванины соотвествуют класса II качественные JB/t5000.15-2007.

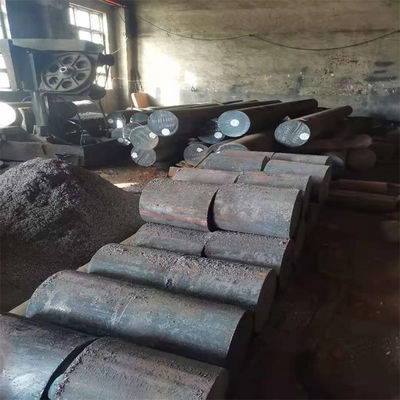

5. Проверка технических характеристик бара теста сырья будет проведена для каждой печи сырья, и результаты теста исполнят с обеспечениями в таблице 1.
Таблица 1
| протягивать | нападение | |||
|
ReH (N/mm2) |
Rm (N/mm2) |
5 (%) |
Z (%) |
KU2 (J) (+20℃, паз depth2mm) |
| ≥550 | ≥950 | ≥16 | ≥35 | Среднее value≥16 |
| Будут использованы образцы нормальной температуры растяжимые с d0 = 10mm и l0 = 50mm | Принят подковообразный образец удара температуры глубины паза 2mm нормальный | |||
| Метод GB теста/t 228 | Метод GB теста/t 229 | |||
| Тип включения | Точная система | Грубая система |
| ≤2.5 | ≤1.5 | |
| B | ≤3.0 | ≤2.0 |
| C | ≤2.5 | ≤2.0 |
| D | ≤2.5 | ≤2.0 |
| A+B+C+D | ≤5.5 | |
