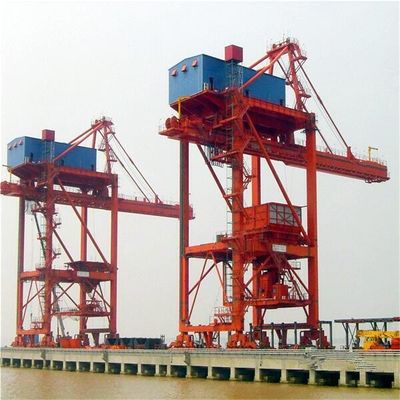

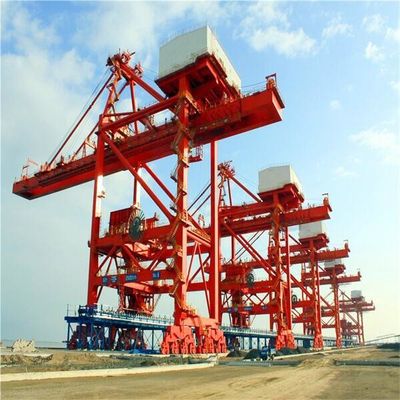

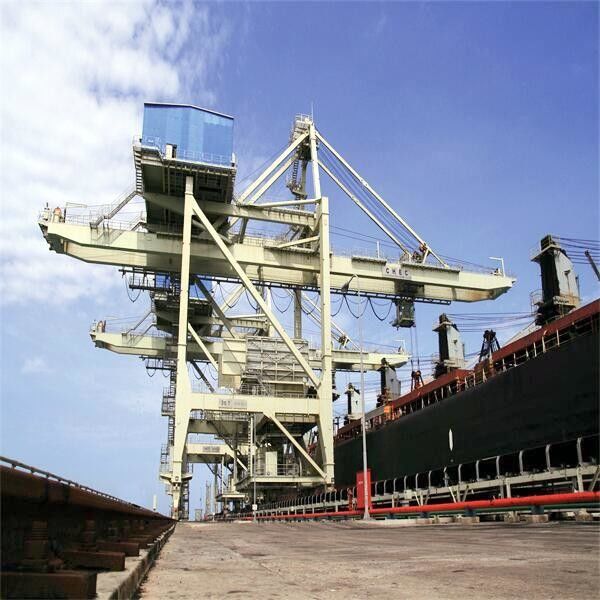

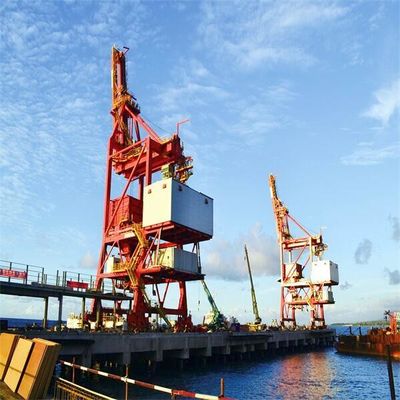

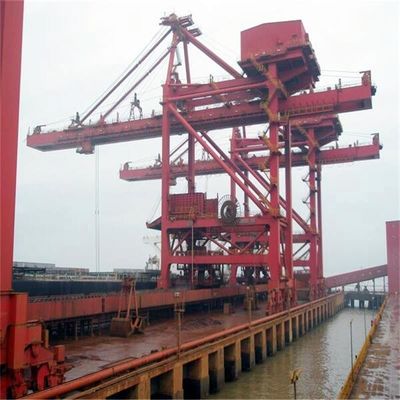

Рельс установил тип выгружатель самосхвата корабля для регуляции угля и руды
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | SSI-HDCZ |
| Сертификация: | manufacture certificate |
| Номер модели: | Подгонянный |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | US $1,500,000-5,000,000/ Set |
| Упаковывая детали: | Деревянные случай или обнаженный |
| Время доставки: | через 6 месяцев после получения платы авансом |
| Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности: | 20 наборов/год |
|
Подробная информация |
|||
| Описание: | Система выгружателя корабля | Картина: | Jotun |
|---|---|---|---|
| Цвет: | Желтый цвет | Емкость: | 2600t/h |
| Характер: | надежный | Преимущество: | низкое обслуживание |
| Мотор: | верхний бренд | редуктор шестерни: | Европейский бренд |
| Высокий свет: | Руда регулируя корабль разгружая системы,Уголь регулируя выгружатель корабля грейферного ковша,Рельс установил тип выгружатели самосхвата |
||
Характер продукции
Тип выгружатель самосхвата системы выгружателя корабля корабля для выгружателя корабля погрузо-разгрузочной работы кускового материала угля и руды
Выгружатель корабля SSI-HDCZ вообще портной сделанный согласно требованию к технических данных клиента.
Мостообразный выгружатель корабля включая самоходный тип вагонетки чертежа типа вагонетки и веревочки провода. Тип вагонетки чертежа веревочки провода включая главный и вспомогательный тип вагонетки и тип вагонетки барабанчиков дифференциала 4. Тип вагонетки барабанчиков дифференциала 4 включая механический тип вагонетки барабанчиков дифференциала 4 и электрический тип вагонетки барабанчиков дифференциала 4.
Механического выгружатель корабля (электрического) дифференциала мостообразный самый предварительный и широко используемый сегодня. Своя поднимая система, система отверстия и система чертежа, проконтролированы 4 барабанчиками. Он особенно был конструирован для специализировать в профессиональных решениях оптовой регуляции которые обеспечивают очень высокие уровни представления.
Путем использование больших транспортных суден для того чтобы грузить всю машину снаружи разберите, которая значительно сокращает установку и время поручать оборудования на местоположении клиента.
| модель | Самоходная вагонетка | Главная и вспомогательная вагонетка | Механический дифференциал | Электрический дифференциал |
| вес (%) | 100% | 80% | 60~65% | 60% |
| стабильность | 1,4 | 1,5 | 1.7~1.8 | 1.7~1.8 |
| Lengtg веревочки провода | 1 | 6 | 2,5 | 2,5 |
| Расход энергии | 1 | 2,5 | 1,1 | 1,2 |
| Производственные затраты (%) | 100% | 95% | 90% | 90% |
| Недостаток и обслуживание | Тариф нервного расстройства высокий и трудный для поддержания | Осложнены тариф нервного расстройства низкий и легкий для поддержания но система веревочки провода | Система веревочки провода проста, легкий к редуктору сменной зубчатой передачи специфический дизайн, крепко для того чтобы поддерживать и изменять | Осложнена система веревочки провода проста, редуктор шестерни стандартна, легкий для поддержания, электрическая система |
| Цена принципа и объектов (%) | 100% | 95% | 85% | 85% |
| модель | Механический дифференциал | Электрический дифференциал |
| вес (t) | 1100 | 1050 |
|
Расстояние рельса (m) Расстояние колеса (m) |
18~28 18 |
18~28 18 |
|
Нет колеса Давление t колеса KW водителя |
40 50 7.5*10 |
40 50 7.5*10 |
| Luffing KW механизма | 90~110 | 90~110 |
| 4 KW механизма барабанчиков |
Начало 2X500KW Бежать 315KW |
4*400 |
| Спецификация выгружателя корабля | ||||||||||||||||
| сосуд | емкость | разгрузите время | емкость подъема самосхвата |
вес одиночный самосхват |
цикл времена |
один цикл | плотность кусковой материал |
рельс расстояние |
рельс | колесо давление |
удлиняя расстояние достигаемости самосхвата |
задняя достигаемость расстояние самосхвата |
поднимать скорость |
понижать скорость |
вагонетка скорость |
путешествовать скорость |
| DWT | t/h | часы | T | T | s | t/m3 | m | kN | m | m | m/min | m/min | m/min | m/min | ||
| 1000 | 340 | 2,94 | 10 | 5,5 | 61,82 | 58,23529412 | 0,85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5~10 | 12.5~48 | 7.3~28 | 67.42~71.43 | 52.56-53.4 | 0.8~0.9 | 10.5~20 | QU80~100 | 245~600 | 24~28 | 8|16 | 100~160 | 120~190 | 150~240 | 20 |
| 8000 | 1000 | 8,00 | 25 | 14,8 | 67,57 | 53,28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20,00 | 22~30 | 13.3~14.8 | 55.56~67.57 | 53.28~64.8 | 0,85 | 16~22 | QU80~120 | 330~530 | 24~38 | 21 | 12~135 | 135~150 | 180 | 20~25 |
| 30000 | 1250 | 24,00 | 32 | 19,6 | 63,78 | 56,448 | 0,95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800~1600 | 21.88~43.75 | 22~40.5 | 12.8~25 | 62.52~76.19 | 54~57.6 | 0.85~0.95 | 14~24 | QU80~100 | 330~530 | 27~31 | 11~19 | 120~135 | 135~180 | 180~220 | 20~25 |
| 50000 | 1250~1650 | 33.3~40 | 32~40 | 19.5~25 | 60~67.35 | 56.16~60 | 0.85~0.95 | 22~26 | QU100~120 | 500~520 | 30~33 | 17~19 | 150~200 | 180~240 | 180~220 | 20~25 |
| 70000 | 1250~1750 | 40~56 | 34~42 | 20.5~25.75 | 52.08~68 | 53~69.12 | 0.85~0.9 | 22~30 | QU100~120 | 500~600 | 32~40 | 16.5~27 | 160~220 | 190~240 | 180~240 | 20~25 |
| 100000 | 1000~1800 | 55.56~100 | 30~46 | 18~27.6 | 55.56~75.12 | 48~64.8 | 0.8-1 | 22~26 | QU120 | 450~600 | 30~38 | 17~20 | 135~180 | 150~220 | 180~240 | 25 |
| 150000 | 1800~2100 | 71.42~83.33 | 45~52 | 27.2~31.5 | 63.16~66.67 | 54~57 | 0.90~2.4 | 24~28 | QU120 | 600~736 | 39~41.5 | 19~24 | 160~200 | 190~240 | 200~240 | 20~25 |
Основная структура мостообразного выгружателя корабля самосхвата
Механизм мостообразного выгружателя корабля самосхвата
механизм 1.Traveling
2. Основная структура мостообразного выгружателя корабля
3. Система хоппера
4. Грейферный ковш поднимая механизм (механические барабанчики дифференциала 4)
ведро 5.Grab (система веревочки провода пропуская)
6. Luffing механизм
система веревочки 7.Wire пропуская luffing механизм
8. Консольный прибор крюка безопасности
система веревочки 9.Wire пропуская вагонетки поддержки веревочки провода
Обзор производственного процесса
О нас
CO. технологии солнечности Шанхая промышленное, Ltd. принимает развитие возможности производства точности как своя стратегическая цель, интегрирует возможность дизайна и изготовляя возможность, конструирует профессиональные оборудование и системы для регуляции различных сухих насыпных грузов, и специализирует в изготовлять большие и среднего размера части точности для оборудования. Солнечность Шанхая имеет превосходные НИОКР и способность дизайна насыпных грузов транспортируя оборудование и интегрирует выдающие производственную мощность и леты богатого изготовляя опыта фабрики производства электроэнергии Tonglu Fuchunjiang. Солнечность Шанхая имеет сильную техническую способность и способность продукции с высококачественной и низкой трудовой ценой. Наша нагрузка и разгрузить оборудование включая поезд наклоняя машину, выгружатель корабля, затяжелитель корабля, etc. наше транспортируя оборудование включая ленточный транспортер, транспортер винта, ковшевой конвейер цепи, транспортер шабера, система пневматический транспортировать участка внутреннего низкого давления обхода плотная, etc. и наше оборудование хранения включая reclaimer штабелеукладчика колеса ведра, reclaimer бороны, транспортер шабера, солнечность etc. к тому же Шанхая также обеспечивают части и сваривая стальную структуру для тяжелого оборудования.
Фото нашей фабрики
